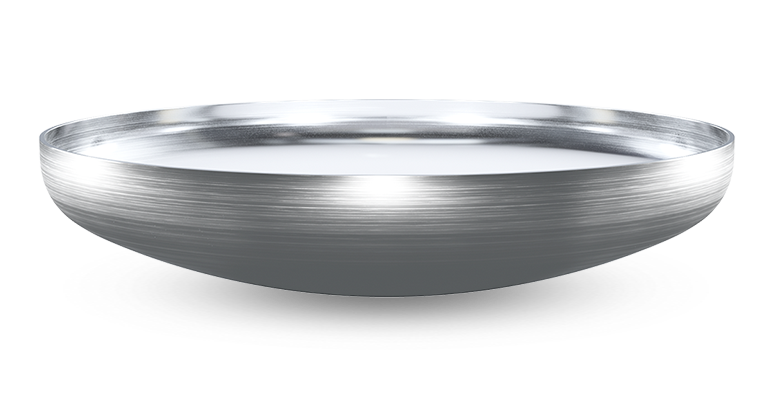

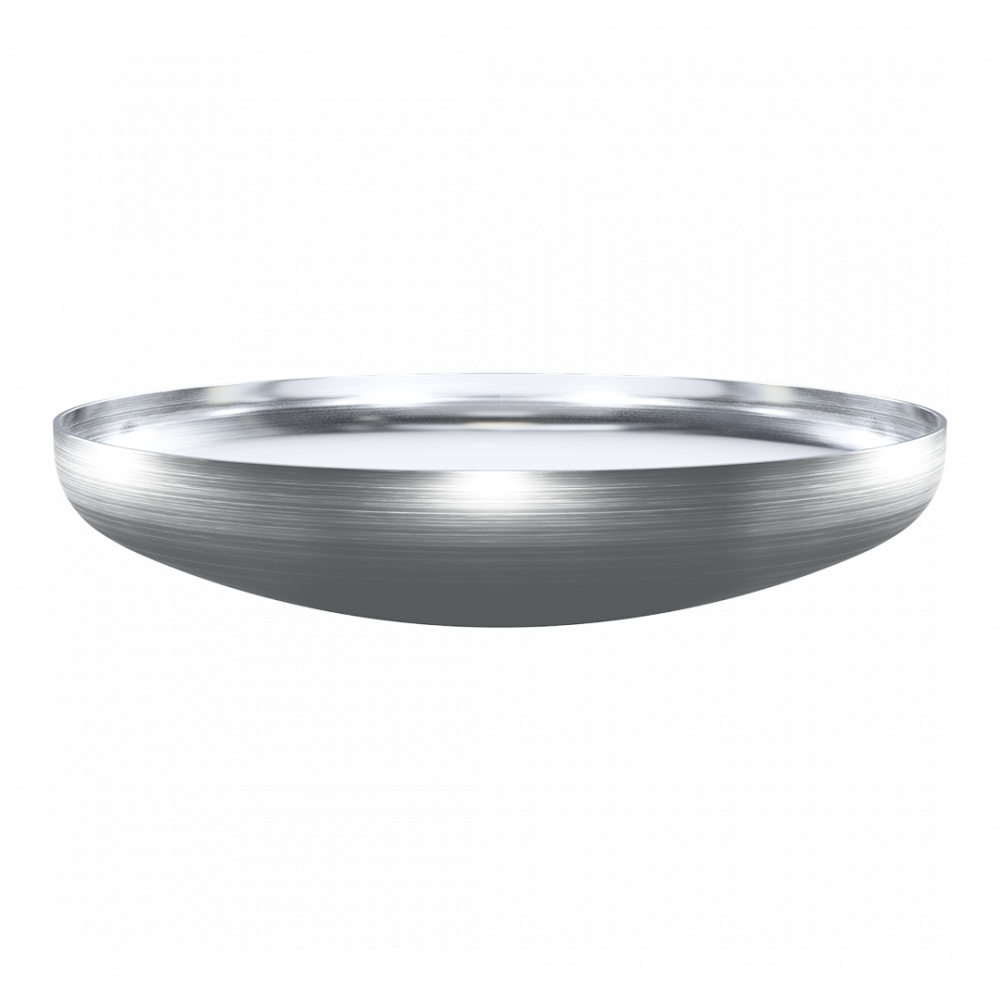

Назначение изделия
Торосферические днища — элемент сосудов под давлением, геометрия которого формируется из трёх частей: сферической, тороидальной и цилиндрической. Сферическая часть — центральная, наиболее выпуклая; тороидальная — переходная, соединяющая сферу с цилиндрической частью; цилиндрическая (отбортовка) служит для стыковки с обечайкой. За счёт своей формы торосферическое днище занимает меньше места по высоте по сравнению с полусферическим. Возможны исполнения с отбортовкой или без — отбортованные днища обеспечивают удобство монтажа и повышенную точность стыковки с корпусом ёмкости.
Варианты исполнения
-
Диаметр 600-1000 мм, толщина 4-8 мм;
-
Диаметр 1000-1800 мм, толщина 6-10 мм;
-
Диаметр 1800-3000 мм, толщина 8-12 мм;
-
Диаметр 3000-4000 мм, толщина 10-20 мм;
Торосферические днища применяются в ёмкостях и аппаратах, рассчитанных на внутреннее давление до 5- 6 бар, и обеспечивают прочное и компактное замыкание корпуса, часто используются в стационарных и мобильных резервуарах.
Сферическую часть формуют штамповкой на гидравлическом прессе, тороидную — холодным фланжированием на обкатных станках. Для изделий свыше 2 м в диаметре применяют только фланжирование.
Торосферические днища применяются в пищевой, фармацевтической, химической и нефтехимической промышленности — в баках, работающих при давлении до 5–6 бар. Используются в ёмкостях для хранения, смешивания и сквашивания, а также в реакторах, теплообменниках, скрубберах, фильтрах и других технологических аппаратах. В ЖКХ служат заглушками для труб.
Популярные изделия

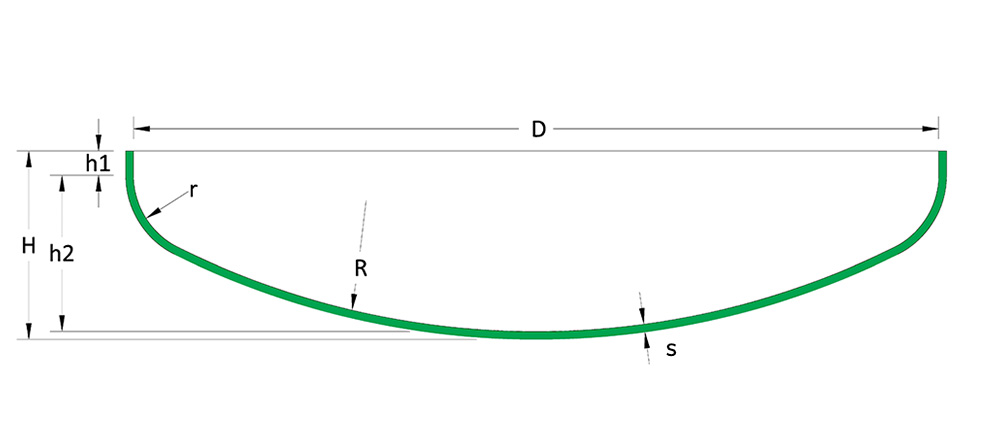

Чертеж
D - внутренний диаметр;
R - радиус сферы;
r - радиус отбортовки;
s - толщина стенки;
H - общая высота днища;
h1 - высота борта;
h2 - высота сферической части.
Технические особенности
Диаметр от 400 мм до 4000 мм
Толщина от 3 мм до 25 мм
Радиус отбортовки: 30 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм
Стандарты изготовления
ГОСТ 34347-17
По индивидуальным размерам заказчика
